HFBR-4501 HFBR-4511 Conjunto de cables POF

Nuestra montaje de cable de fibra óptica de plástico POF HFBR-4501 HFBR-4511 es un cable de fibra óptica de plástico simplex terminado para control industrial, comunicación de sistemas de energía, interconexión de equipos e interfaces ópticas tipo Versatile Link– de Broadcom/Avago.

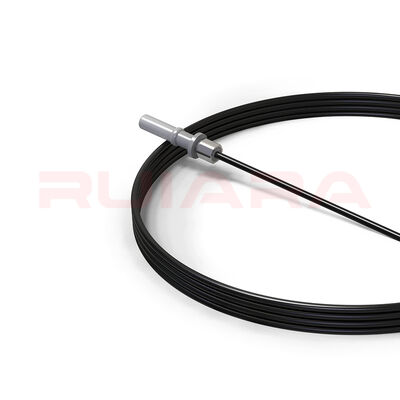

La construcción estándar utiliza fibra óptica de plástico PMMA de 1,0 mm, una cubierta de PE negra de 2,2 mm, un conector estilo HFBR-4501 gris en un extremo y un conector estilo HFBR-4511 azul en el otro. Fabricamos el ensamblaje terminado mediante revestimiento de cable, corte, terminación de conectores, engarzado de anillos metálicos, acabado de extremos de fibra y ensamblaje final.

Este es un montaje de cable POF pasivo de un solo canal. No determina la velocidad de datos del sistema ni la distancia máxima de comunicación por sí solo; estos dependen del enlace completo transmisor–fibra–receptor.

HFBR-4501 y HFBR-4511 pertenecen a la familia de conectores Versatile Link de Broadcom/Avago. En el sistema simplex estándar, el lado HFBR-4501 es gris y el lado HFBR-4511 es azul.

Los dos conectores utilizan la misma interfaz mecánica básica. La diferencia de color se utiliza principalmente para identificar los lados del transmisor y receptor del enlace óptico. No significa que la fibra óptica de plástico en sí sea direccional.

Broadcom utiliza actualmente los números de pieza formales HFBR-4501Z y HFBR-4511Z, mientras que HFBR-4501 y HFBR-4511 siguen siendo comunes en manuales de equipos, documentación heredada y búsquedas de mercado. Nuestro ensamblaje de cable terminado utiliza la forma de interfaz correspondiente, pero no debe confundirse con un ensamblaje de cable original de Broadcom.

Posición típica del enlace:

El producto suministrado aquí es un ensamblaje de cable completo en lugar de un par de conectores montados en un cable terminado comprado.

Nuestro alcance de fabricación incluye:

• Revestimiento de cable POF y construcción de cable

• Corte y control de longitud

• Ensamblaje de conectores HFBR

• Instalación de anillos de engarce metálicos

• Ensamblaje opcional de bota y tapa antipolvo

• Recorte y acabado del extremo de la fibra

• Ensamblaje e inspección final

Este alcance de fabricación permite que la construcción del cable y el ensamblaje terminado se configuren en torno a los requisitos reales del equipo y del proyecto, en lugar de limitarse a un único formato de cable fijo listo para usar.

Los dibujos de productos existentes cubren ensamblajes de 1 m, 2 m y 3 m con tolerancias de longitud definidas y requisitos de pérdida de ensamblaje completo.

Se pueden fabricar otras longitudes para los requisitos del proyecto. Para longitudes personalizadas, el ensamblaje debe definirse por algo más que el valor nominal en metros. La tolerancia de longitud, la definición de punta a punta, la construcción del cable y el requisito de pérdida óptica de ensamblaje terminado aplicable deben confirmarse conjuntamente.

El mercado más amplio para ensamblajes HFBR-4501 / HFBR-4511 incluye latiguillos cortos y longitudes que se extienden a decenas de metros, por lo que las solicitudes de longitud personalizada son comunes en esta categoría de productos. Sin embargo, la longitud práctica para un sistema específico también debe ajustarse al presupuesto óptico del transmisor, receptor, longitud de onda, atenuación de la fibra, pérdidas de conector, temperatura y velocidad de datos requerida.

Las especificaciones de POF a menudo utilizan varios valores de pérdida diferentes que no deben mezclarse.

La pérdida de transmisión de fibra desnuda, la atenuación del cable revestido, la pérdida de acoplamiento del conector o adaptador y la pérdida de inserción del ensamblaje de cable completo describen objetos diferentes.

Por ejemplo, la fibra POF desnuda serie SK de Mitsubishi, el cable de fibra POF revestido de Mitsubishi, el cable de fibra POF de Broadcom, los adaptadores de acoplamiento HFBR y nuestros ensamblajes terminados de 1 m / 2 m / 3 m utilizan definiciones de pérdida y condiciones de prueba diferentes.

Para la compra y la adaptación del sistema, el valor más relevante es la especificación aplicable al ensamblaje terminado que se suministra, no un valor de fibra desnuda o de cable de terceros copiado en la especificación del ensamblaje de cable.

Nuestra guía de instalación de cables de conexión HFBR POF especifica:

• Radio de curvatura mínimo del cable: 22 mm

• Fuerza de tracción temporal durante la instalación: ≤50 N

• Carga de tracción a largo plazo: ≤1 N

• Mantener las caras ópticas libres de polvo, aceite, arañazos y contaminación

• Evitar flexiones excesivas, torsiones repetidas, nudos y desenrollado forzado

• Confirmar la compatibilidad antes de exponer el cable a limpiadores, aceites, disolventes, adhesivos, plastificantes u otros productos químicos

Estas condiciones se aplican al cable de conexión HFBR terminado y no deben ser reemplazadas por valores de flexión o tracción tomados de especificaciones de fibra desnuda o de cable de terceros no relacionadas.

La construcción estándar documentada es un cable con cubierta de PE negra de 2,2 mm, pero los proyectos industriales pueden requerir características mecánicas o ambientales diferentes.

Dependiendo del proyecto, el ensamblaje se puede desarrollar en torno a requisitos como:

• Construcción de cubierta ignífuga o libre de halógenos

• Mejor resistencia química o al aceite

• Alivio de tensión adicional

• Estructura de cable reforzada o de alta resistencia

• Materiales de cubierta alternativos

• Protección mecánica adicional

• Diferentes configuraciones de bota y tapa antipolvo

La temperatura requerida, el rendimiento a la llama, la resistencia química y la resistencia mecánica deben tratarse como una combinación de grado de fibra, material de la cubierta, conector, estructura del cable y validación del ensamblaje terminado.

Por esa razón, no transferimos automáticamente una clasificación de temperatura, UL, llama o mecánica de un cable o conector de terceros al ensamblaje completo.

Las interfaces HFBR-4501 / HFBR-4511 se utilizan en enlaces ópticos industriales donde se requieren aislamiento eléctrico, inmunidad a interferencias eléctricas y interconexión de fibra de corta distancia simple.

Las aplicaciones relevantes incluyen:

• Automatización de fábricas

• Sistemas de control industrial y de bus de campo

• Control de electrónica de potencia

• Aislamiento galvánico de alto voltaje

• Comunicación de protección y control de subestaciones

• Interconexión de equipos industriales

• Enlaces ópticos de placa a placa y de rack a rack

La documentación de ABB proporciona un ejemplo concreto: la unidad de protección y control REF542plus identifica una interfaz óptica TX gris HFBR-4501 y una interfaz óptica RX azul HFBR-4511 para la comunicación por fibra de plástico SPABUS. La documentación ABB SPACOM / SPA también muestra conectores HFBR-4501/4511 utilizados en enlaces de comunicación de protección y control POF.

Estas referencias confirman el entorno de aplicación de la interfaz. La compatibilidad final con un dispositivo en particular aún debe verificarse con la interfaz del equipo, la longitud requerida y el presupuesto óptico del sistema.

Para el ensamblaje terminado actual, el control de calidad se puede organizar en torno a las características definidas por el dibujo del producto aplicable, que incluyen:

• Apariencia y construcción del cable

• Longitud y configuración

• Ensamblaje de conector y crimpado

• Condición de la cara del extremo de la fibra

• Pérdida óptica del ensamblaje completo bajo la condición de prueba especificada

Para requisitos OEM o de proyecto, se puede organizar una validación adicional para elementos como la retención del conector, el rendimiento de tracción del cable, la selección de materiales, los requisitos de temperatura, el rendimiento a la llama u otras condiciones ambientales.

Se pueden proporcionar dibujos técnicos, información dimensional y guías de instalación de acuerdo con la configuración del producto. Los documentos de cumplimiento y los informes de prueba deben coincidir con la lista de materiales (BOM) real, la versión del material y el alcance del proyecto, en lugar de asumirse a partir de certificaciones de conectores o cables de terceros.

Para ensamblajes de cables de fibra óptica de plástico POF HFBR-4501 / HFBR-4511, longitudes personalizadas, estructuras de cable industriales, requisitos OEM o configuraciones específicas de equipos, envíenos su longitud requerida y detalles de la aplicación para configuración y cotización.
