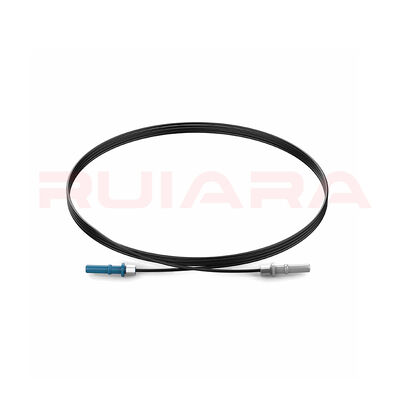

Conjunto de cables POF HFBR-4501Z a HFBR-4511Z

Este ensamblaje de cable POF HFBR-4501Z a HFBR-4511Z es un ensamblaje de fibra óptica industrial de plástico simplex terminado para conexiones de señal óptica de corta distancia en el ecosistema Versatile Link de Broadcom/Avago. Combina aproximadamente 1.0 mm de POF de Mitsubishi Chemical con un conector de lado de transmisión gris, un conector de lado de recepción azul, una construcción de cable protectora, terminación engarzada y acabado controlado de la cara del extremo.

Fabricamos la estructura del cable con cubierta y completamos la terminación del conector internamente. Se pueden configurar ensamblajes estándar de 2.2 mm, construcciones reforzadas de 4 a 6 mm, longitudes personalizadas, conectores Broadcom originales y opciones de conectores compatibles con la interfaz según los requisitos del equipo, el entorno y el proyecto.

HFBR-4501Z y HFBR-4511Z son números de pieza de conector, no números de pieza de cable completos. El producto terminado suministrado aquí incluye la fibra óptica, la estructura del cable protectora, los anillos de engarce, los conectores, los extremos de fibra procesados y la inspección acordada.

HFBR-4501Z y HFBR-4511Z tienen la misma interfaz mecánica básica y requisitos de tamaño de fibra:

• HFBR-4501Z es gris y normalmente se usa para identificar el lado del transmisor.

• HFBR-4511Z es azul y normalmente se usa para identificar el lado del receptor.

• La diferencia de color apoya la instalación y la identificación del puerto; no indica un rendimiento óptico diferente.

• «Simplex» significa una fibra y un canal. No significa fibra monomodo.

• Estos son conectores POF no de enclavamiento retenidos por la estructura de encaje a presión o fricción de un puerto Versatile Link compatible.

• Su cara de extremo de plástico-fibra pulida no es una interfaz APC.

El sufijo «Z» completo debe conservarse al identificar los conectores de la versión RoHS actual. Los documentos históricos pueden usar HFBR-4501 o HFBR-4511 sin el sufijo y pueden referirse a HP o Avago en lugar de Broadcom.

Para proyectos que requieren conectores originales, podemos organizar el ensamblaje con piezas originales de Broadcom HFBR-4501Z y HFBR-4511Z rastreables y confirmar el fabricante y el MPN completo en la lista de materiales (BOM).

Para proyectos con costos controlados o de abastecimiento alternativo, también se pueden evaluar conectores compatibles con la interfaz HFBR. Las piezas compatibles se identifican según su fuente real y no se representan como componentes fabricados por Broadcom. El ajuste mecánico, la retención y el rendimiento óptico se pueden incluir en el plan de validación de muestras.

Los siguientes valores describen la interfaz de conector estándar y las condiciones de terminación de 2.2 mm prescritas. Son útiles para la revisión del diseño, pero no se convierten automáticamente en valores garantizados para cada ensamblaje terminado personalizado.

La retención del puerto, la fuerza de tracción conector a cable y la fuerza de inserción son mediciones diferentes. Para ensamblajes con cubierta personalizada o reforzados, el valor de aceptación requerido debe definirse y verificarse en la construcción terminada.

El área de engarce estándar HFBR-4501Z/4511Z está diseñada para una sección de cable de aproximadamente 2.2 mm. Por lo tanto, un cable POF estándar de 2.2 mm puede entrar directamente en el anillo de engarce después de un pelado controlado y preparación de la fibra.

Una cubierta exterior de 4–6 mm no se puede insertar directamente en el anillo de engarce estándar. Los ensamblajes reforzados requieren una transición que preserve un cable interior de aproximadamente 2.2 mm en el lado del conector mientras transfiere las cargas de tracción y flexión a la estructura exterior más grande.

Para construcciones de gran diámetro, la revisión del diseño define la longitud de pelado de la cubierta exterior, la longitud del cable interior expuesto, el anclaje del refuerzo, la geometría del termorretráctil o la bota, el requisito de adhesivo y el espacio mínimo de curvatura. Se recomiendan pruebas ópticas, de tracción, de flexión y de retención de prototipos antes de la producción en volumen.

La fibra óptica contiene un núcleo de PMMA y un revestimiento óptico de polímero fluorado. «POF desnudo» significa que no se ha agregado ninguna cubierta de cable protectora; no significa que el núcleo de PMMA no tenga revestimiento óptico.

Cuando el material pedido se confirma como Mitsubishi Chemical SK-140, su construcción de referencia es un POF de índice escalonado con:

• Diámetro de núcleo óptico típico de aproximadamente 980 µm

• Diámetro total típico, incluido el revestimiento óptico, de aproximadamente 1,000 µm

• Apertura numérica de aproximadamente 0.5

• Atenuación máxima de fibra desnuda de 0.15 dB/m bajo una prueba de corte de 10 m a 1 m con luz colimada de 650 nm, 25 °C

• Referencia de radio de curvatura mínimo de 25 mm

• Fuerza de tracción de al menos 65 N al 5% de elongación

El MPN completo de la fibra se confirma a partir de la etiqueta del material, el registro de compra o el COA cuando el proyecto requiere documentación específica de SK-140.

Estos valores describen diferentes fibras o cables bajo diferentes condiciones de prueba. No se pueden restar directamente para calcular una penalización de la cubierta, y ninguno de ellos reemplaza las pruebas del ensamblaje terminado.

La temperatura de extrusión, la presión radial, la contracción del material, la excentricidad, la tensión residual, la flexión, la terminación y el pulido pueden afectar el rendimiento óptico final. El rendimiento mecánico se determina de manera similar por la ruta de carga completa a través de la cubierta, el refuerzo, el anillo de engarce, el adhesivo y la estructura de alivio de tensión.

Una terminación de engarce estándar de 2.2 mm se controla en torno a varias dimensiones críticas y puntos del proceso:

1. Retire aproximadamente 7 mm de la cubierta protectora.

2. Coloque el anillo de engarce antes de insertar la fibra.

3. Permita que la fibra se extienda aproximadamente 3 mm más allá de la cara del conector.

4. Complete el engarce con el anillo correctamente posicionado en el área de engarce.

5. Recorte la fibra que sobresale dejando suficiente material para un lijado controlado.

6. Lije la cara del extremo al ras y termínela con una película de pulido fino.

7. Inspeccione la cara del extremo en cuanto a planitud, suavidad y contaminación.

Un paso de pulido fino de 3 µm puede mejorar el rendimiento de acoplamiento en aproximadamente 2 dB en comparación con un acabado grueso de solo 600 granos bajo las condiciones de interfaz de referencia. Se pueden evaluar terminaciones asistidas por adhesivo, pulido más fino o RTV no corrosivo para proyectos robustos o de ciclos de temperatura, pero el ensamblaje resultante se califica a través de su propio plan de prueba.

La pérdida del ensamblaje de extremo a extremo incluye:

• Atenuación a través de la longitud real del cable

• Pérdida de ambas terminaciones de conector

• Pérdida de cualquier adaptador en línea o interfaz de acoplamiento adicional

• El efecto de la flexión, la temperatura y el método de referencia seleccionado

Por esta razón, un valor de interfaz de conector o la atenuación de fibra en bruto no se pueden presentar como la pérdida del ensamblaje completo.

La pérdida de inserción del ensamblaje POF se puede medir con una disposición de tipo FOTP-171 de un solo extremo o una disposición de tipo OFSTP-7/14 de doble extremo. El informe debe identificar la longitud de onda, la fuente de luz, el cable de referencia, la disposición del adaptador y el método de referencia.

La normalización de referencia también cambia lo que incluye el resultado informado:

• El método A normalmente retiene la pérdida de inserción del ensamblaje completo.

• El método B elimina la pérdida de una conexión de referencia.

• El método C elimina los efectos asignados a dos conexiones de acoplamiento y la fibra de referencia.

Los resultados obtenidos con diferentes métodos de normalización no deben compararse sin revisar la configuración.

Dependiendo del proyecto, el paquete de calidad puede incluir:

• Confirmación de BOM y configuración

• Medición de longitud de extremo a extremo del conector

• Inspección de apariencia, dimensiones y cara del extremo

• Pruebas de pérdida de inserción de extremo a extremo bajo un método acordado

• Pruebas de retención del conector o tracción del cable

• Verificación de flexión, temperatura o ambiental

• Registros de prueba individuales, documentos de materiales y trazabilidad de lotes

Solo las pruebas realizadas en el ensamblaje pedido se informan como resultados del producto terminado.

HFBR-4501Z y HFBR-4511Z son conectores pasivos. No definen de forma independiente la velocidad de datos o la distancia máxima de transmisión.

El enlace utilizable depende de los MPN del transmisor y receptor, la longitud de onda óptica, la atenuación del cable, la longitud del ensamblaje, las pérdidas de conector y adaptador, la temperatura de funcionamiento, la sensibilidad del receptor, la asignación de envejecimiento y el margen de diseño.

Ejemplos representativos de la familia Versatile Link incluyen:

Otras combinaciones de módulos especializados de la familia cubren velocidades de hasta aproximadamente 155 MBd. Estas son referencias específicas del módulo y de la condición, no clasificaciones de distancia universales para el ensamblaje del cable.

Una estimación preliminar de la longitud máxima se puede expresar como:

Longitud máxima ≈ (potencia mínima del transmisor − sensibilidad del receptor − pérdidas de conexión − margen de diseño) ÷ atenuación máxima del cable

Para un cálculo de proyecto, proporcione los MPN completos del transmisor y receptor, la temperatura de funcionamiento, la longitud objetivo, el número de interfaces de acoplamiento y el margen del sistema requerido.

Este ensamblaje de cable POF Versatile Link simplex es relevante para enlaces de control óptico y aislamiento de señales de corta distancia, como:

• Comunicación de PLC y computadoras industriales

• Equipos de control de robots y fábricas

• Detección industrial y adquisición de datos

• Detección de alto voltaje y control aislado galvánicamente

• Control de inversores eólicos y fotovoltaicos

• Enlaces de control de puerta IGBT y SVC

• Extensiones de red industrial

• Conexiones de señal óptica internas del equipo

La compatibilidad del equipo debe confirmarse a partir de las condiciones reales del puerto, módulo y enlace. Como un ejemplo de equipo documentado, la interfaz ABB REF542plus SPABUS identifica X60 como un puerto de transmisión HFBR-4501 gris y X61 como un puerto de recepción HFBR-4511 azul, con un límite de longitud de fibra de plástico de 30 m en ese manual de equipo. Esto proporciona una referencia de identificación útil, pero no implica aprobación para todos los modelos ABB o revisiones de equipos.

Estas piezas se pueden evaluar cuando un proyecto requiere un enclavamiento, canal dúplex, instalación sin engarce, paso de panel o suministro de accesorios relacionados. Son configuraciones separadas en lugar de sustitutos automáticos para el ensamblaje HFBR-4501Z/4511Z.

Como fabricante de ensamblajes de cables POF industriales personalizados, podemos admitir configuraciones estándar, ensamblajes semipersonalizados y proyectos OEM basados en dibujos o muestras.

Un camino de proyecto típico incluye:

1. Revisar el cable existente, el puerto del equipo, el dibujo, la muestra o el número de pieza.

2. Confirmar el grado de POF, la fuente del conector y la configuración del canal simplex.

3. Revisar el diámetro del cable, el material de la cubierta, el refuerzo y la transición del conector para la fabricabilidad.

4. Producir un prototipo o primer artículo.

5. Verificar los requisitos ópticos, dimensionales y mecánicos acordados.

6. Pasar de la producción piloto a la producción por lotes repetida con inspección y trazabilidad.

Las opciones de proyecto disponibles incluyen color de cubierta personalizado e impresión, números de pieza del cliente, etiquetas individuales, tapas antipolvo, embalaje antiestático, configuraciones de material RoHS, construcciones de cable con clasificación UL, opciones de cable sin halógenos y documentación de material de soporte.

El uso de un cable con clasificación UL o un conector UL94 V-0 no significa por sí solo que el ensamblaje personalizado completo tenga una certificación UL independiente. El cumplimiento se declara de acuerdo con el componente, material y documentación del producto terminado incluidos en la BOM aprobada.

Envíe la longitud, cantidad y preferencia de conector original o compatible requeridas para iniciar una revisión de configuración. Si la especificación aún no está completa, envíe el modelo del equipo, la foto del cable existente, el dibujo o la información de la muestra, y podemos comenzar desde allí.
